螺旋楼梯设计要点梳理

1. 截面设计

[!tip] 截面选型原则
闭口截面具有较大的抗扭刚度，是螺旋楼梯的理想截面形式。

• 闭口截面：抗扭刚度大，结构稳定性好
• 踏步梁刚度：需保证足够的刚度以协调内外侧变形

---

2. 荷载分析

2.1 活荷载不利布置

[!warning] 关键设计要点
螺旋楼梯存在空间不对称性，非对称活荷载容易引发明显的扭转和局部变形。

• 不平衡荷载敏感性：结构的空间不对称性导致对活荷载布置极为敏感
• 最不利工况：活荷载偏心半侧分布或集中于跨中扇形区域时，往往产生最不利的竖向位移和应力${}^{[1]}$<cite data="../参考资料-deepresearchReport" />

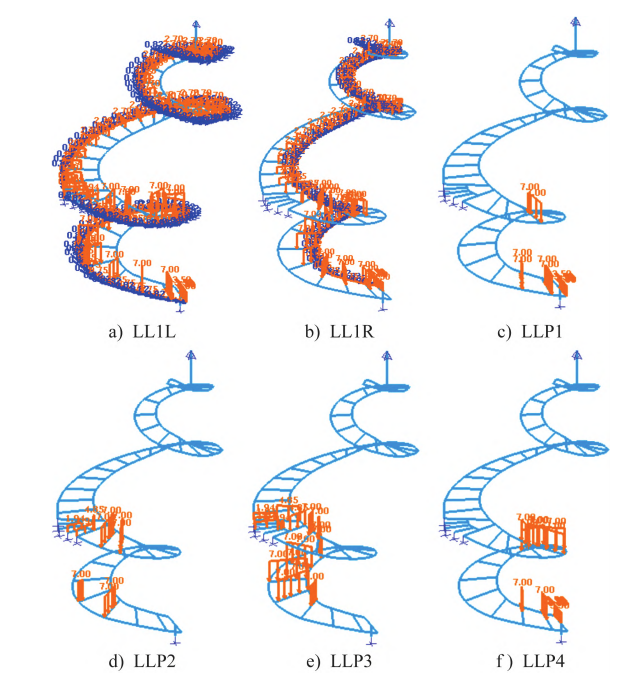

2.2 不利工况组合

工况编号	荷载描述
LL0	满布竖向活荷载
LL1	踏板水平活荷载分布
LL1L	楼梯左侧的竖向与水平活荷载
LL1R	楼梯右侧的竖向与水平活荷载

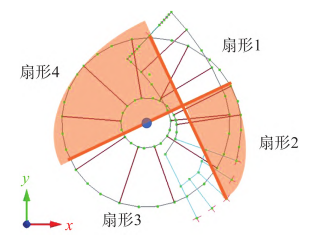

LLP1~LLP4	扇形区域 1~4 的竖向活荷载

---

3. 强度分析

3.1 分析方法

• 直接分析法
• 二阶分析法

3.2 应力比控制

[!caution] 设计建议
应力比不宜用满，需预留变形余量。

• 应力比控制：不宜过满，预留变形余量
• 多软件复核：
  • midas 7自由度单元（考虑薄壁截面扭转）
  • 全壳单元建模复核

---

4. 变形控制

[!example] 挠度限值
最大挠度控制在 1/250 ~ 1/300 范围内。

• 最大挠度：$1/250\sim 1/300$
• 内外钢梁挠度差：需特别关注

[!note] 内外侧刚度差异
由于螺旋楼梯外弧长、内弧短，内外侧梯梁的竖向刚度差异可达数倍，在荷载作用下极易产生较大的内外侧挠度差。踏步梁需具备足够的协调变形能力。

---

5. 稳定性分析

• 特征值屈曲分析
• 双非线性屈曲分析（考虑几何非线性和材料非线性）

---

6. 舒适度验算

[!info] 舒适度规范
需按行走激励进行舒适度验算，加载位置应设在最不利位置（通过模态分析确定）。

舒适度评价指标：

• 频率：结构自振频率
• 加速度：人行激励下的峰值加速度

---

7. 其他注意事项

7.1 疲劳破坏防范

[!danger] 疲劳风险区域
踏步及梯梁长时间承受人群行走的反复交变荷载，容易在截面形状突变处产生疲劳破坏。

• 应力集中部位：
  • 踏步与梯梁连接节点
  • 支座处
• 防范措施：
  • 全熔透焊
  • 控制焊缝等级

7.2 支座设计

---
